10. Dioden

Stichworte

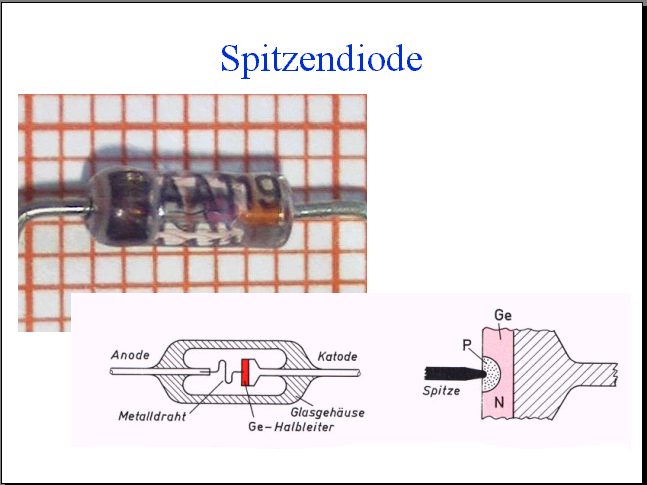

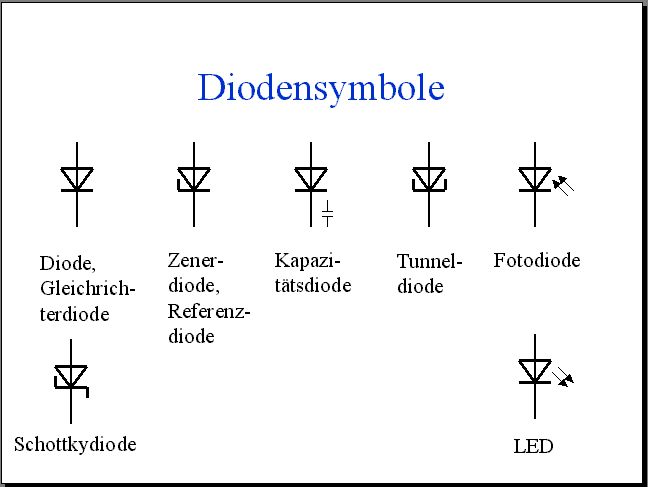

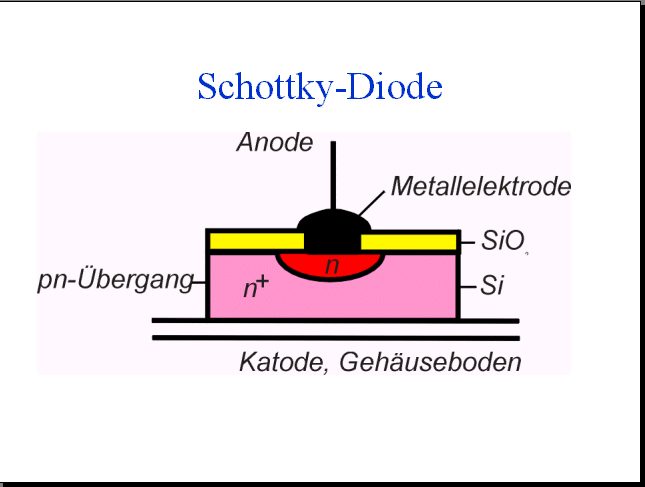

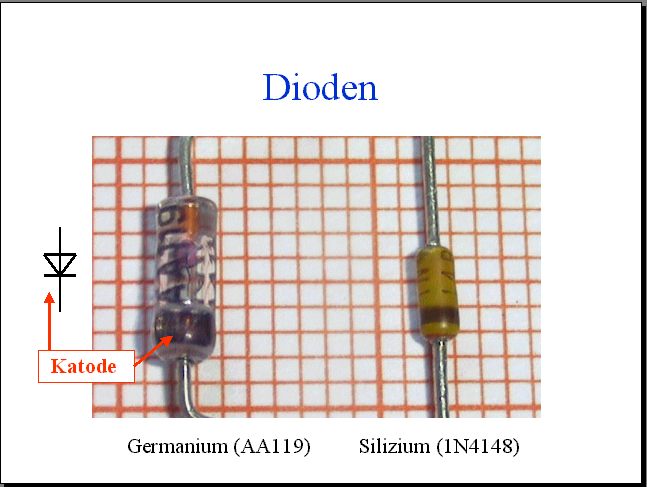

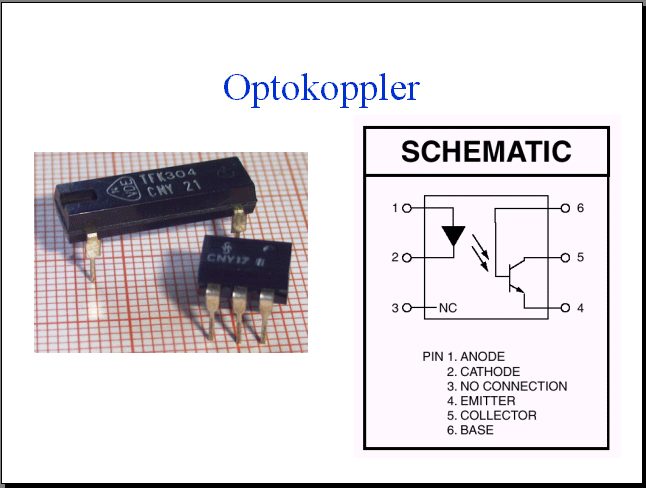

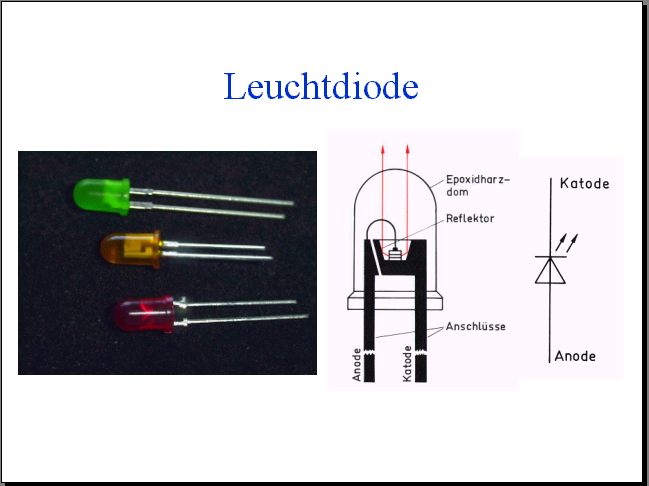

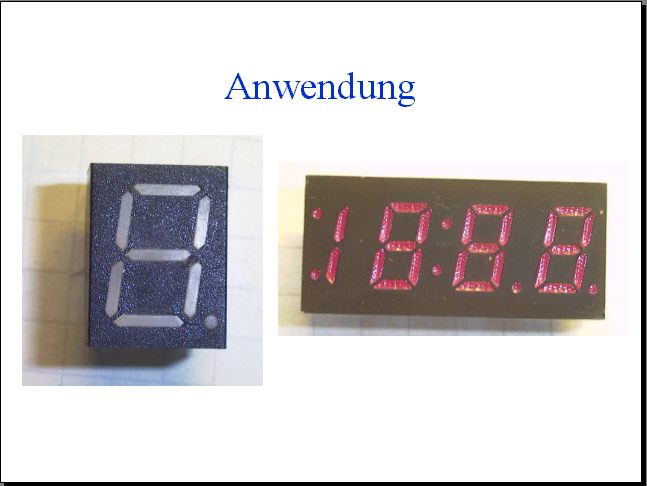

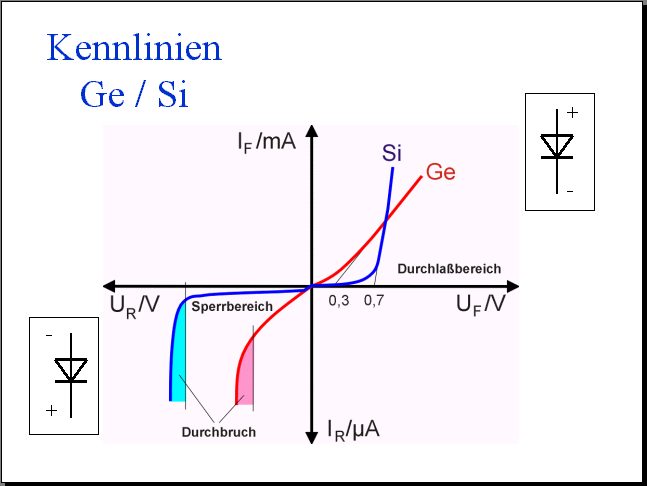

Diodensymbol, Kennzeichnung, Ge-Spitzendiode, Kennlinien, Schottkydiode (Aufbau), Schottkydiode (Kennlinie), Sperrverzugszeit, Zenerdiode, Differentieller Widerstand, Referenzdiode, Suppressordiode, Kapazitätsdiode, PIN-Diode, Tunneldiode, Photodiode, LED (Aufbau, Prinzip), Optokoppler, Diodensymbole

Versuche

Versuch 1

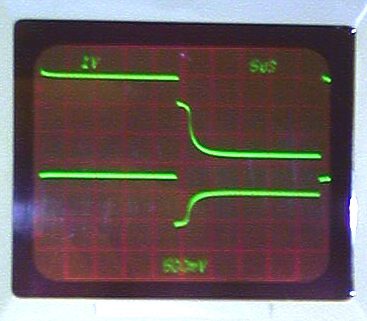

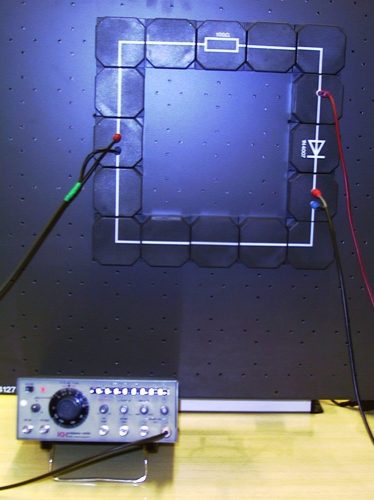

Messung der Sperrverzögerungszeit einer Gleichrichterdiode (1N4007). Über einen Vorwiderstand wird während der Dauer des positiven Impulses ein definierter Strom in Durchlaßrichtung der Diode eingeprägt. Der Diodenstrom wird über einen 50Ohm-Shunt gemessen, der das Strommeßkabel terminiert. Die Diodenspannung wird parallel zur Diode abgegriffen.

Erstellt: 24-12-01 ap; Letzte Änderung: 04-02-02
