Boolesche Algebra

Stichworte

Versuche

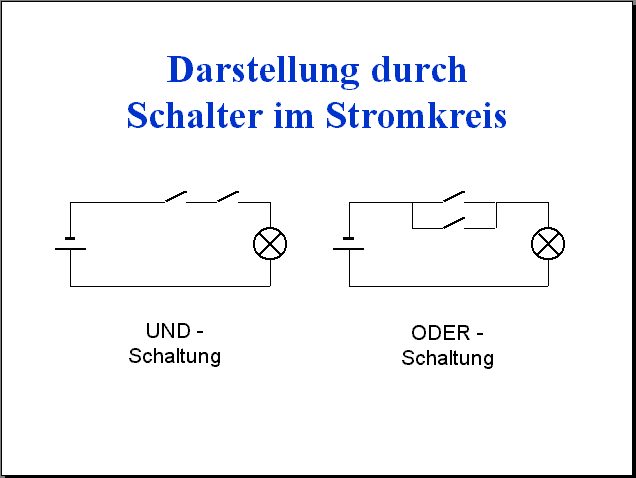

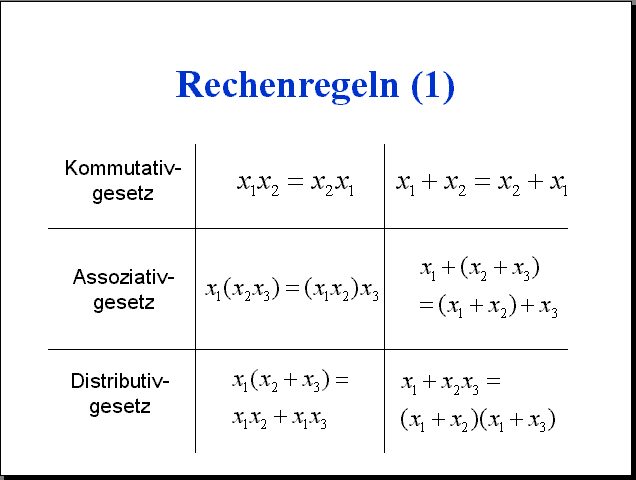

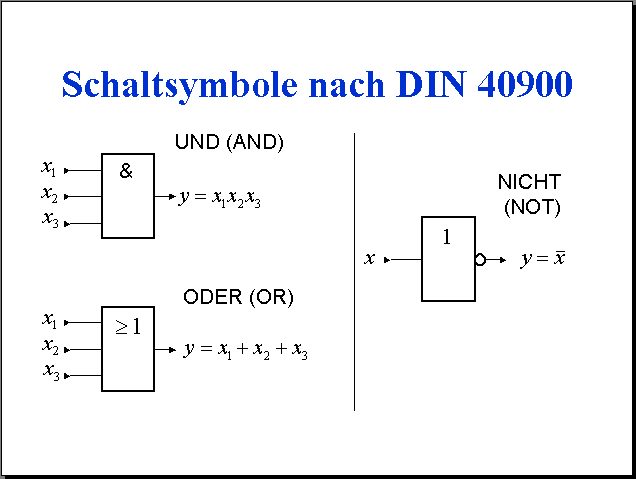

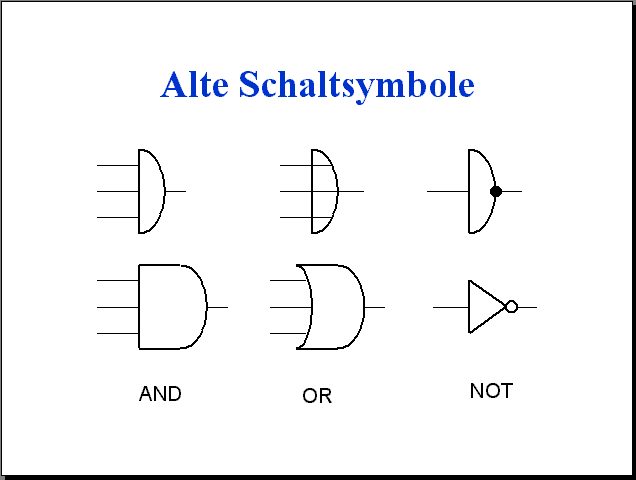

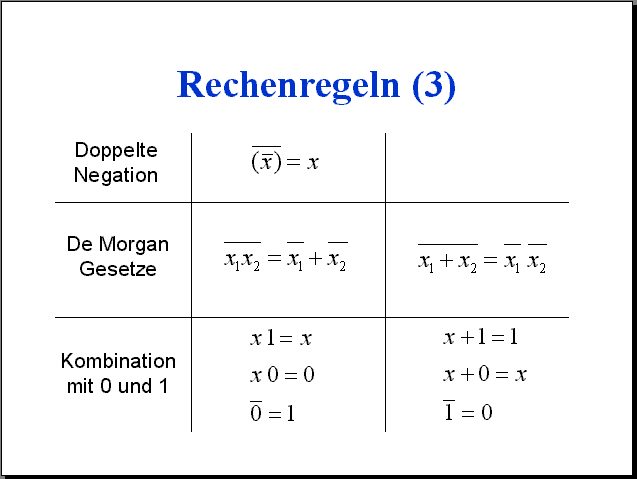

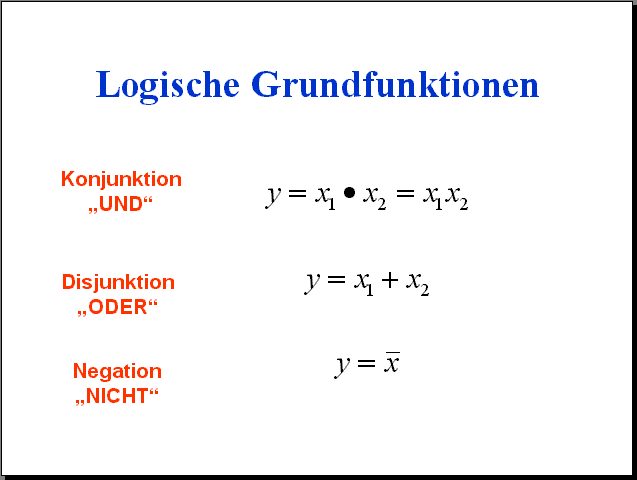

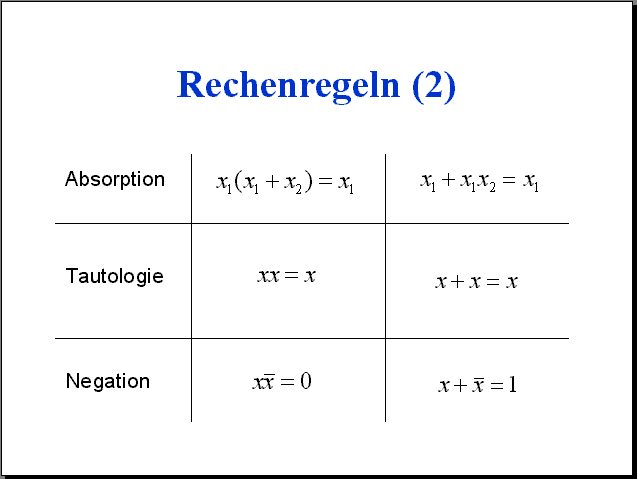

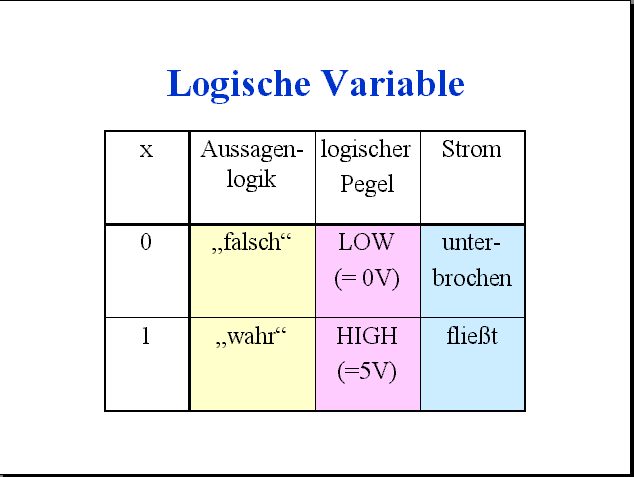

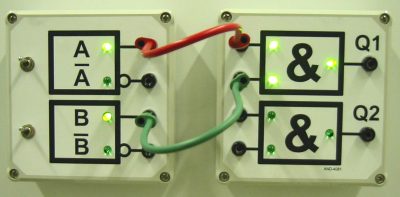

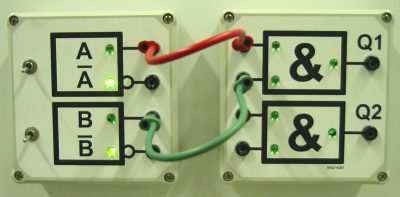

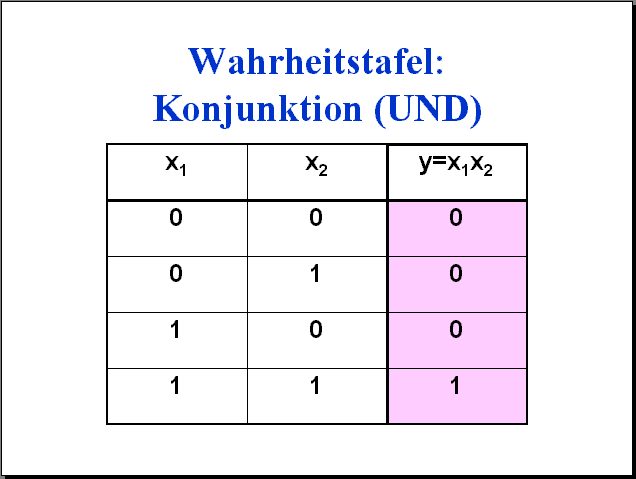

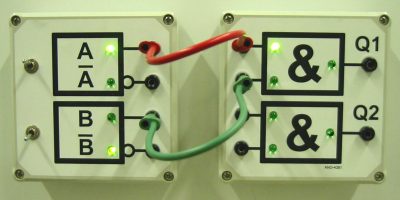

	Versuch 1 Wahrheitstabelle eines AND-Gatters. Der Logikpegel HIGH wird durch das Aufleuchten der grünen LED angezeigt. Bei LOW bleibt die LED dunkel. A=0, B=0, A=1, B=0, A=0, B=1, A=1, B=1. Die AND-Funktion ist nur wahr, wenn alle Eingangswerte wahr sind.

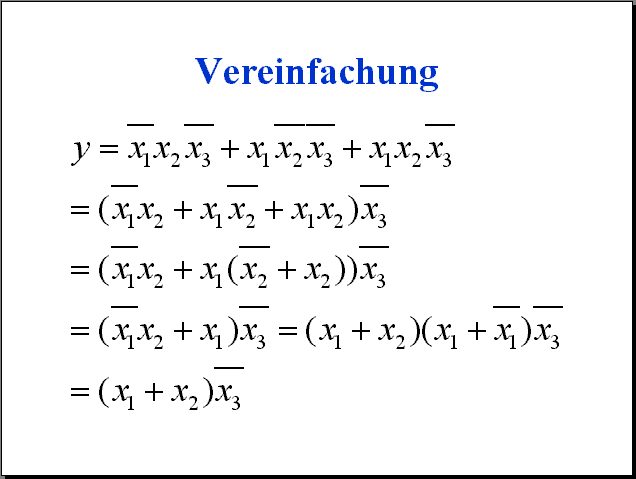

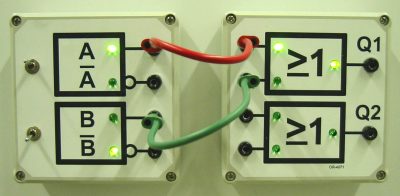

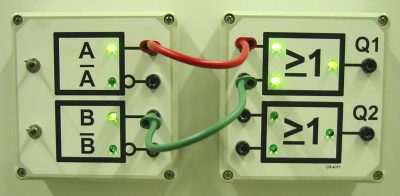

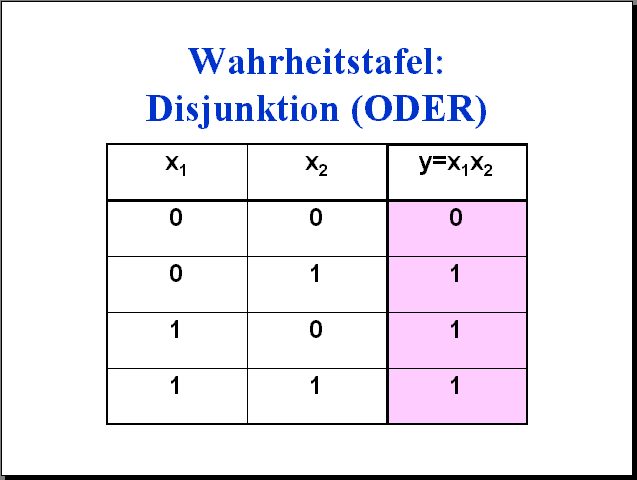

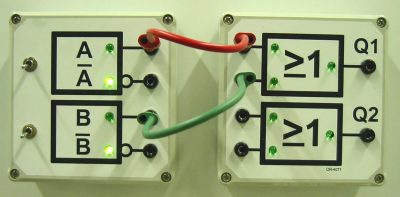

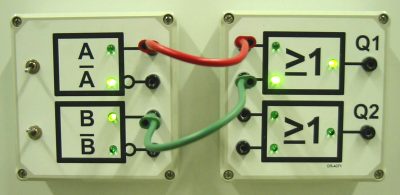

	Versuch 2 Wahrheitstabelle eines OR-Gatters. C=0, D=0, C=1, D=0, C=0, D=1, C=1, D=1. Die OR-Funktion ist wahr, wenn C oder D, oder beide wahr sind.

Empfehlung:

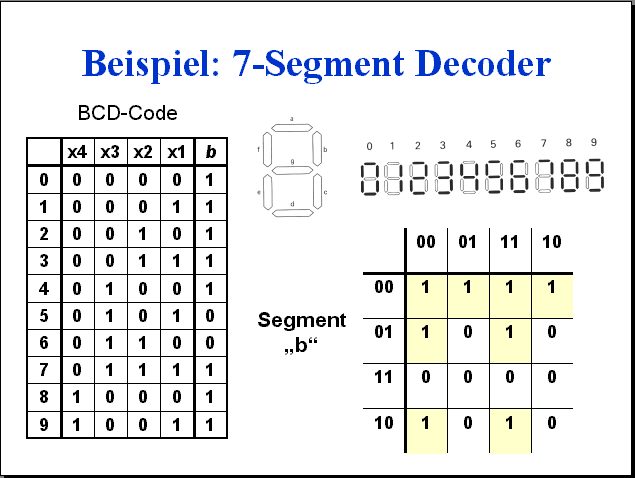

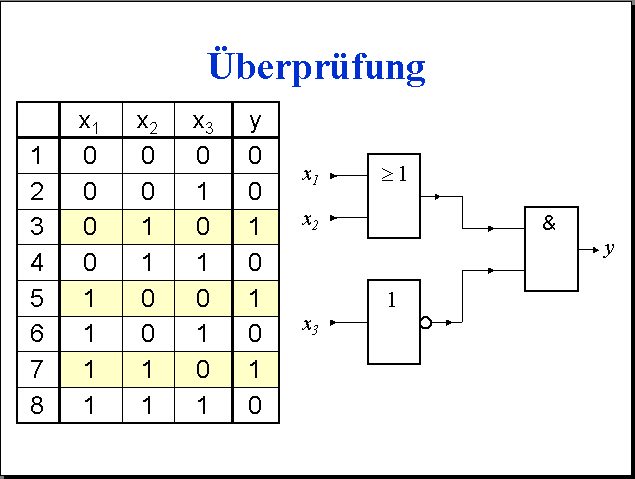

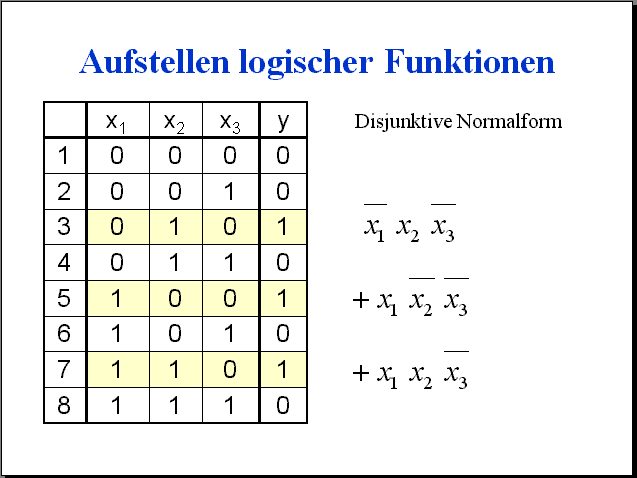

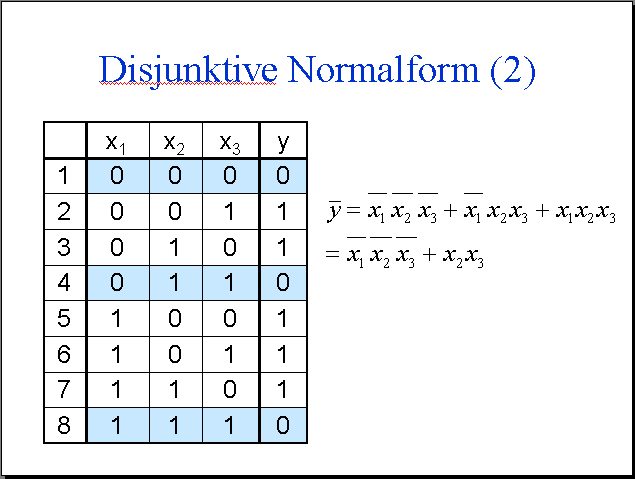

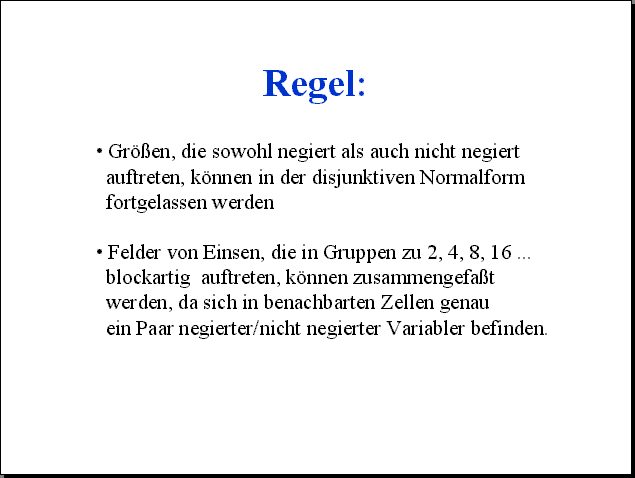

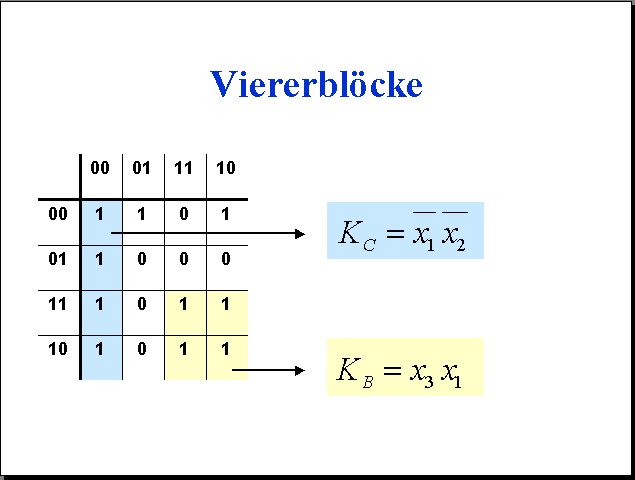

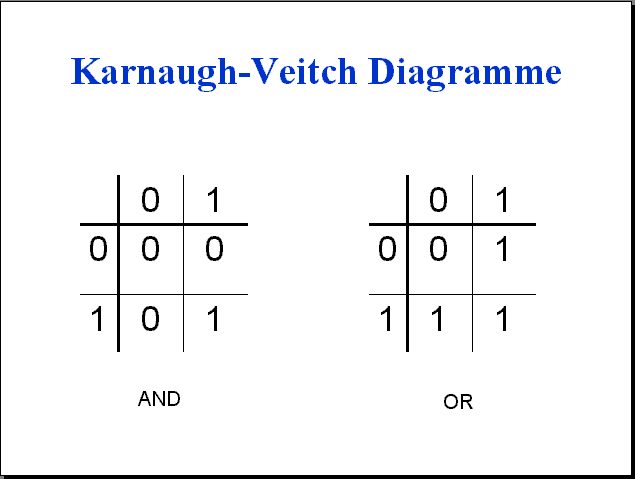

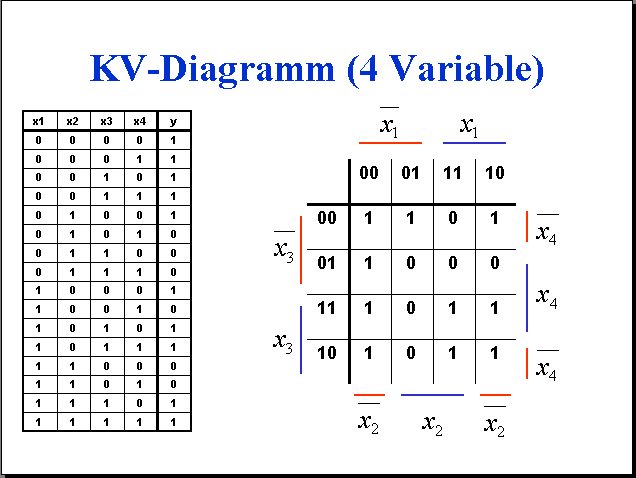

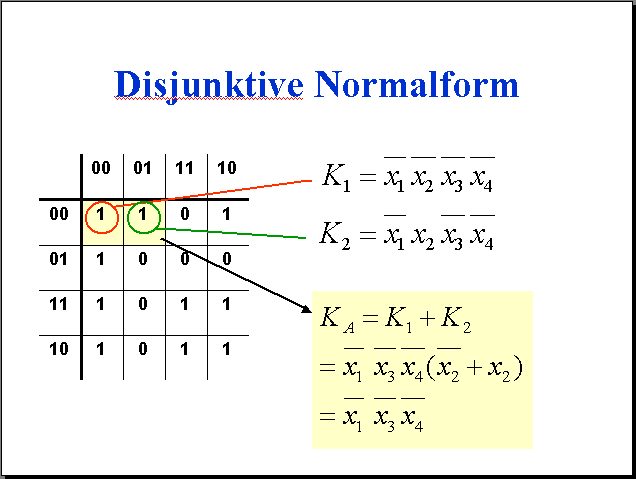

• Eine kurze Darstellung der KV-Diagramme findet sich in Tietze-Schenk: Halbleiterschaltungstechnik
• Eine ausführliche Behandlung von KV-Diagrammen bis zu sechs Variablen gibt Hering-Bressler-Gutekunst: Elektronik für Ingenieure
