Versuch 1

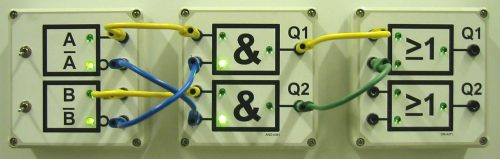

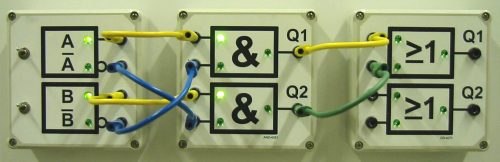

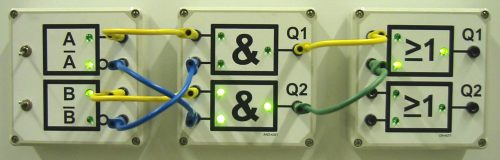

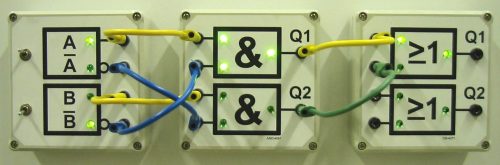

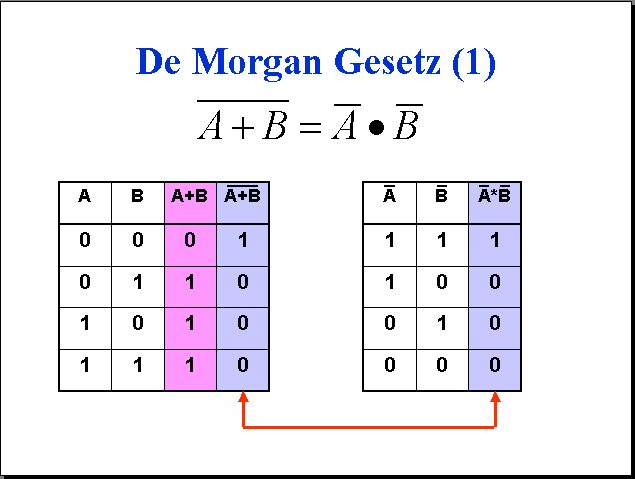

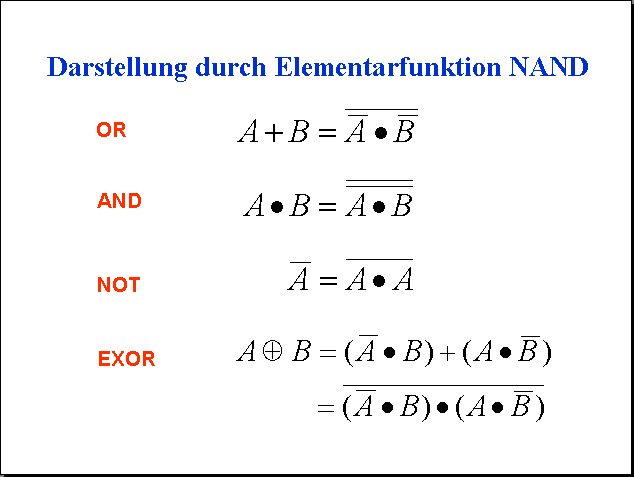

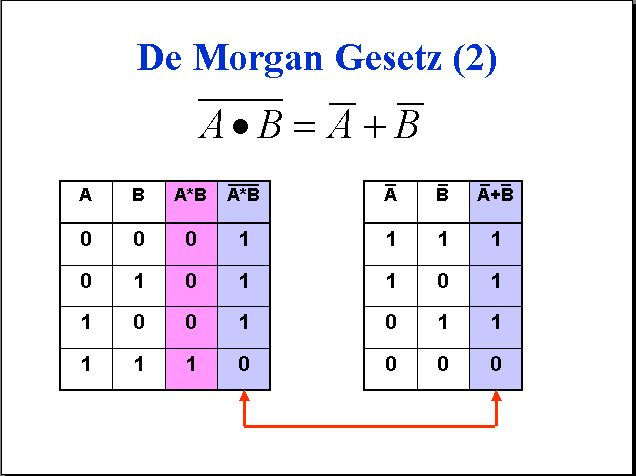

Realisierung eines EXOR-Gatters mit AND und OR: A=0 B=0, A=1 B=0, A=0 B=1, A=1 B=1. Das Ausgangssignal ist nur HIGH, wenn die Bedingung des ausschließlichen ODERS zwischen den Eingangssignalen A und B erfüllt ist.

Versuch 2

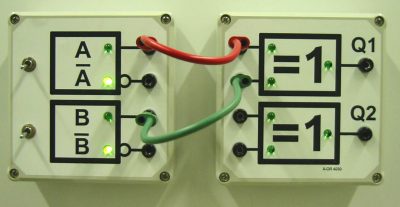

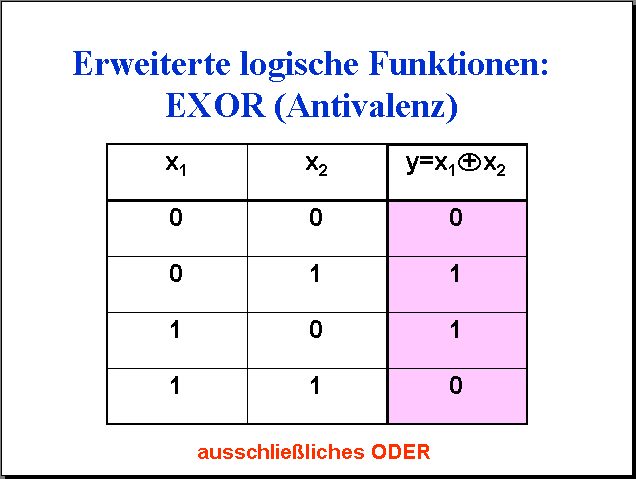

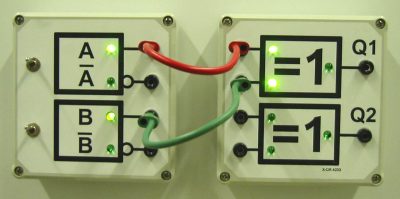

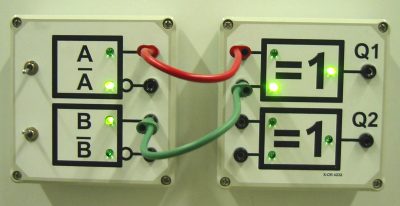

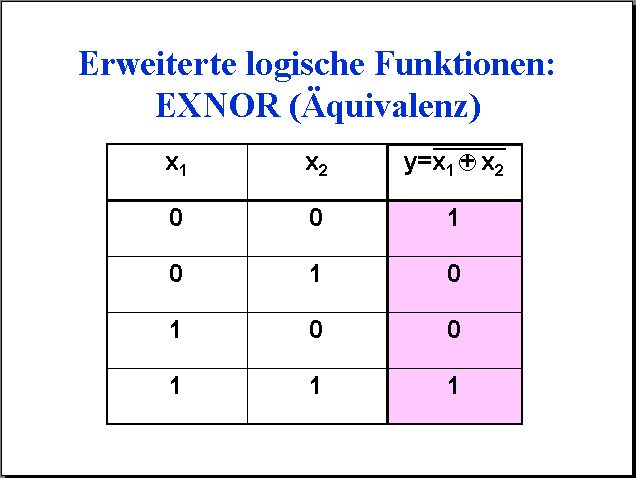

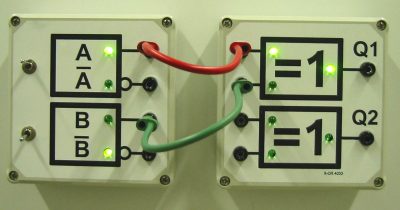

Wahrheitstabelle eines EXOR-Gatters: A=0 B=0, A=1 B=0, A=0 B=1, A=1 B=1. Das Ausgangssignal ist nur HIGH, wenn die Bedingung des ausschließlichen ODERS zwischen den Eingangssignalen A und B erfüllt ist.

Versuch 3

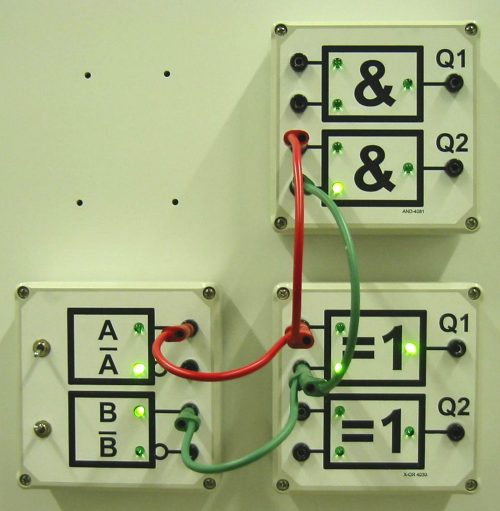

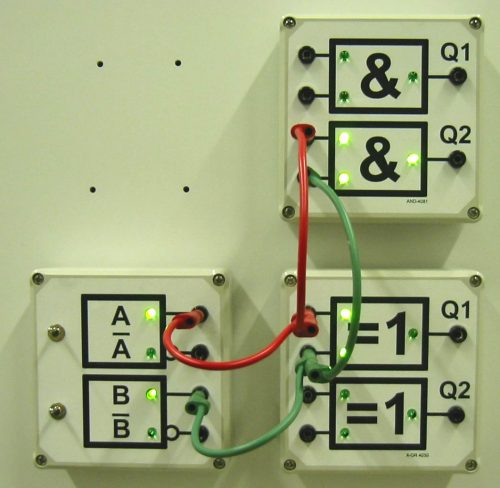

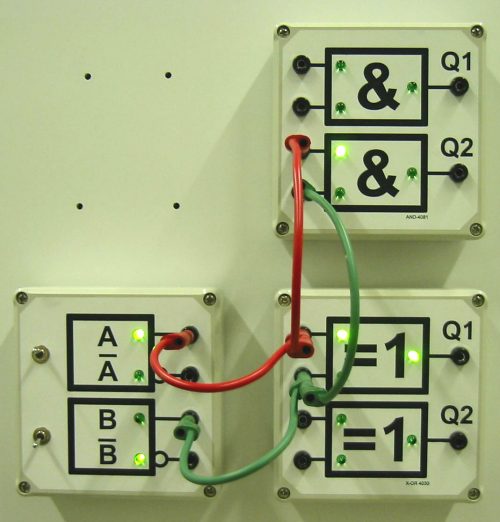

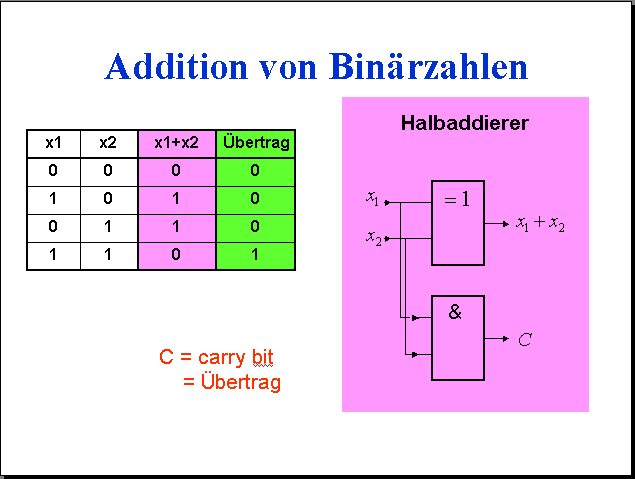

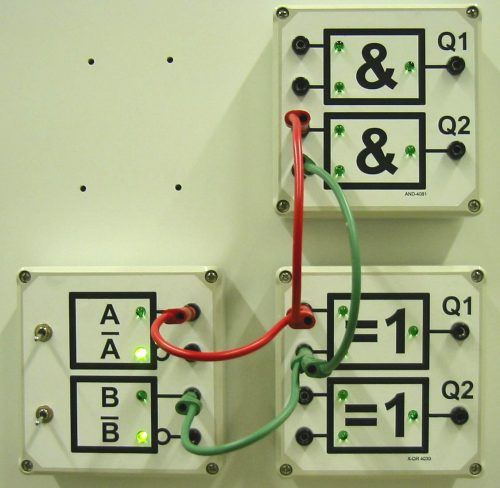

Funktion eines Halbaddierers. Diese Schaltung addiert zwei Bits und erzeugt einen Übertrag (carry bit). A=0 B=0, A=1 B=0, A=0 B=1, A=1 B=1. Das Summensignal wird durch ein EXOR Gatter realisiert, da 0+0=0, 0+1=1, 1+0=1 und 1+1=0 (mit Übertrag 1) gilt.

Versuch 4

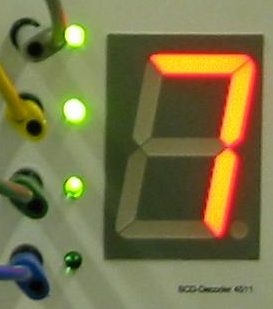

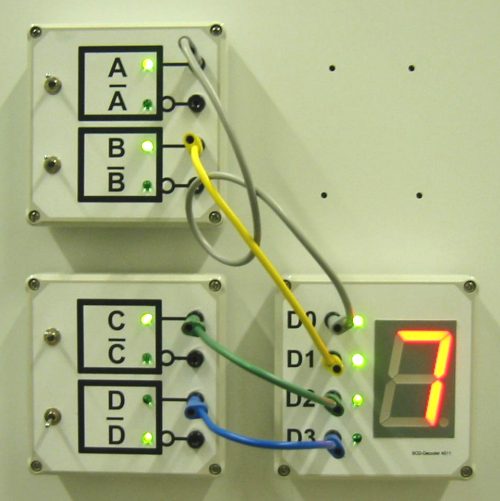

Demonstration eines BCD-Dekoders für 7-Segmentanzeige. Das binäre Eingangssignal 0111_B wird übersetzt in die Zahl 7_Dez.

Versuch 5

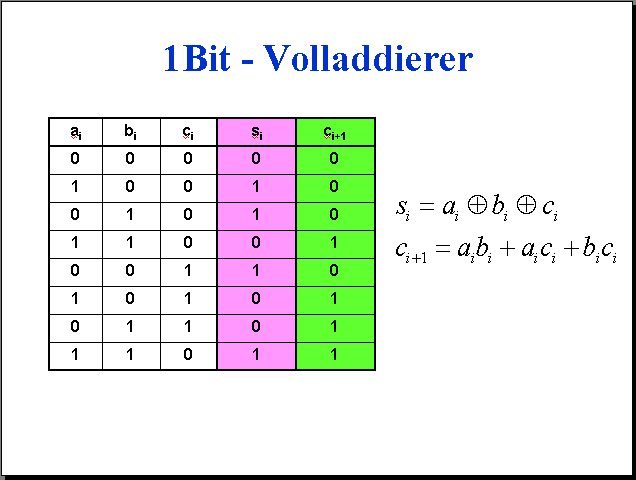

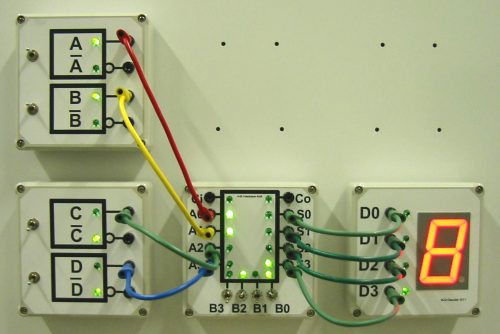

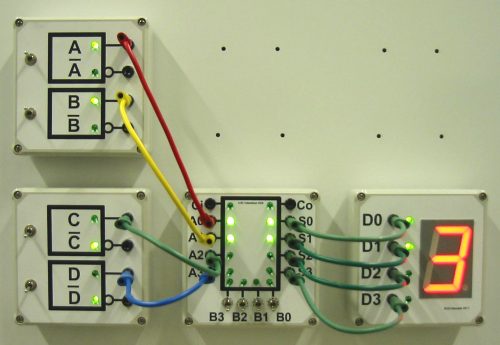

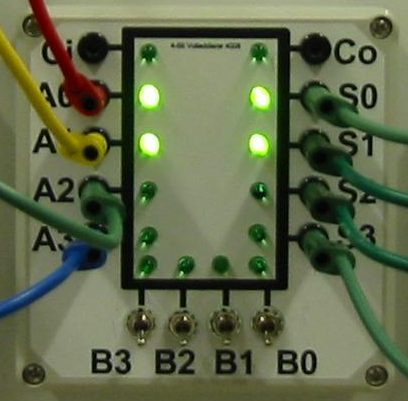

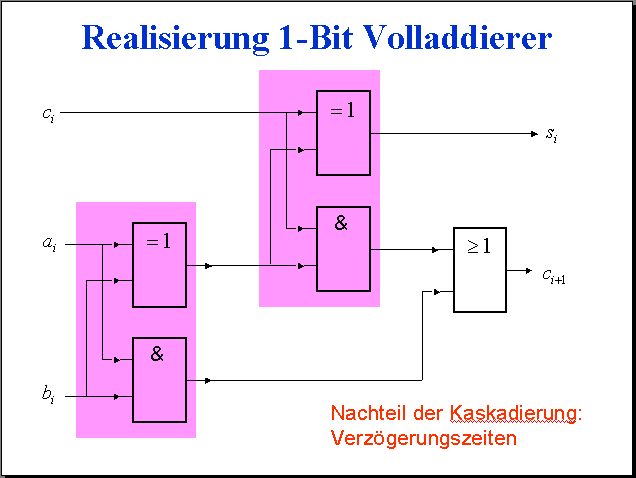

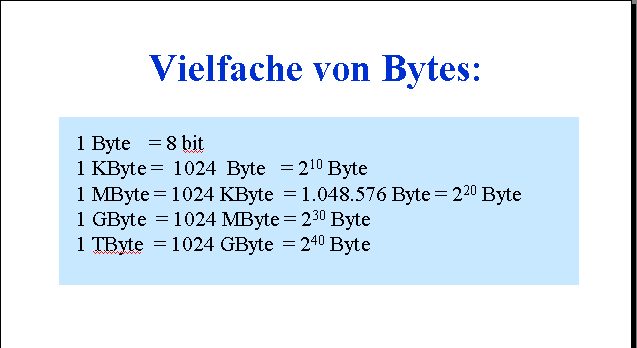

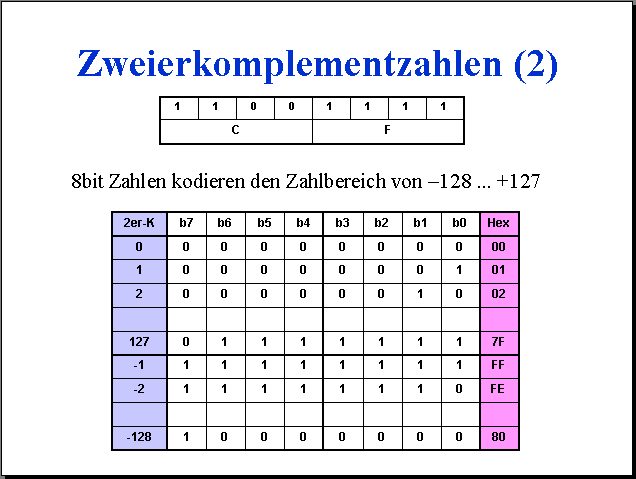

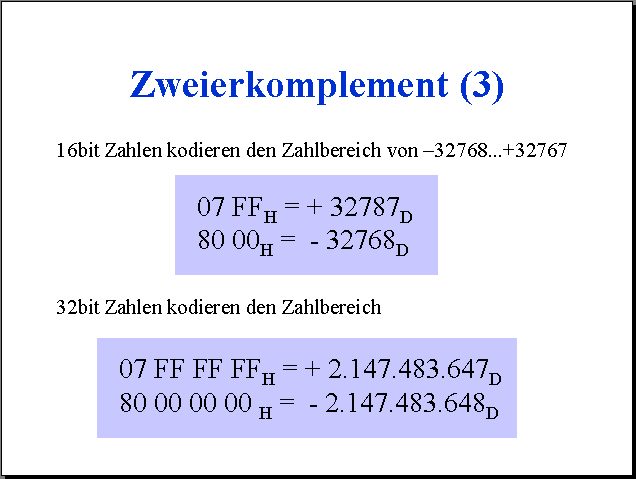

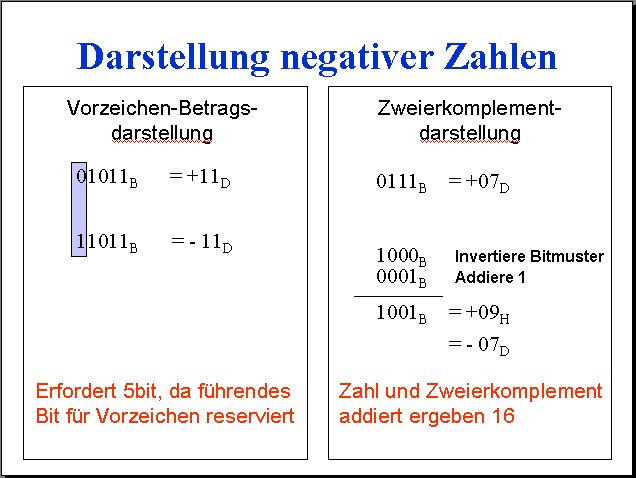

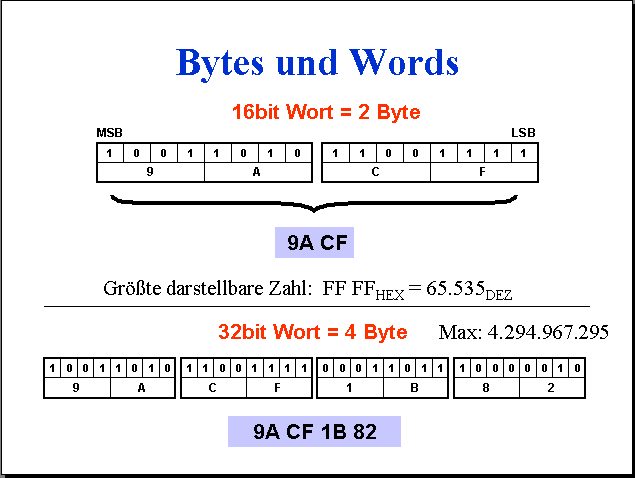

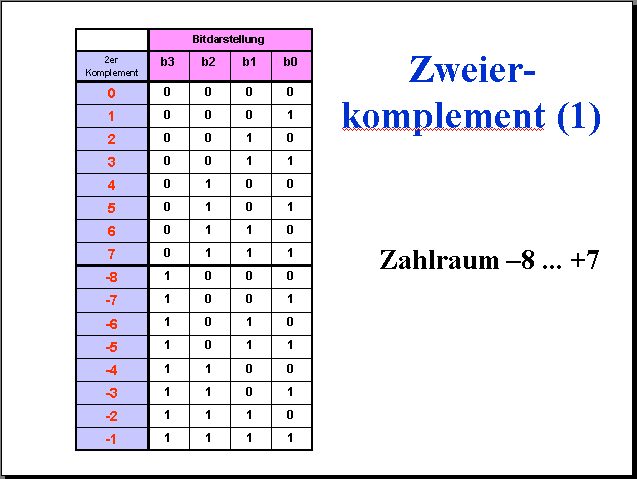

Demonstration eines 4-bit Volladdierers mit nachgeschaltetem BCD-Dekoder. Der erste Summand wird an die Eingänge A0-A3 angelegt, der zweite Summand kann durch die Schhalter B0-B3 vorgegeben werden. Die Summe erscheint an den Ausgängen S0-S3 und als Übertrag C1. Ein Volladdierer kann auch einen Eingangs-Übertrag C0 verarbeiten. Hierdurch lassen sich beliebig viele Volladdierer kaskadieren, um Additionen mit größerer Wortbreite z.B. 8-bit oder 16-bit) durchzuführen. Für das least significant bit (LSB) wird C0=0 gewählt. Lösungen der Additionen: 3+0=3 und 3+5=8.
