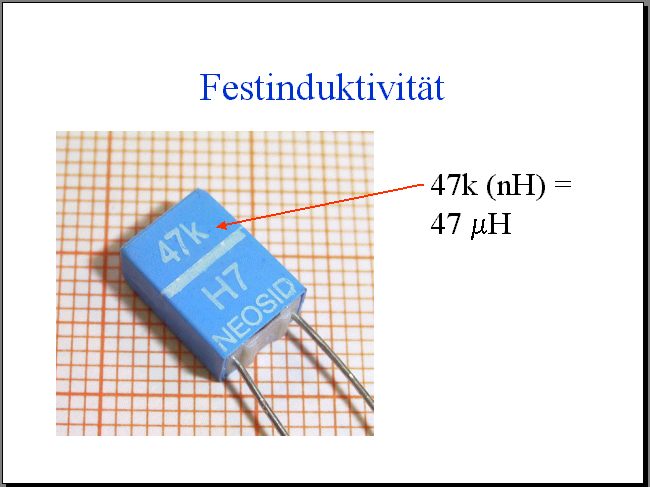

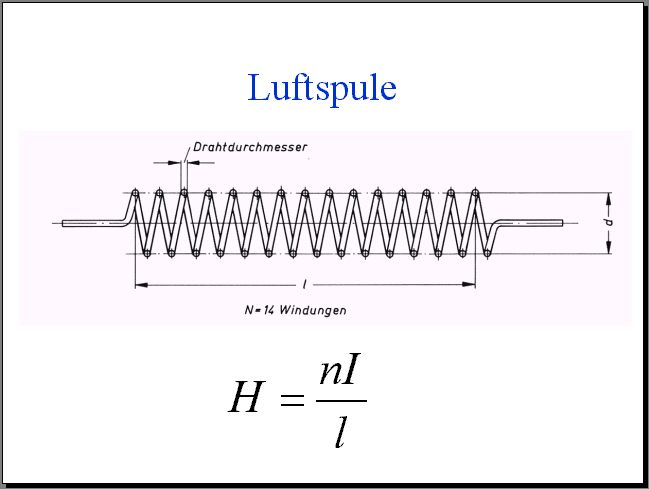

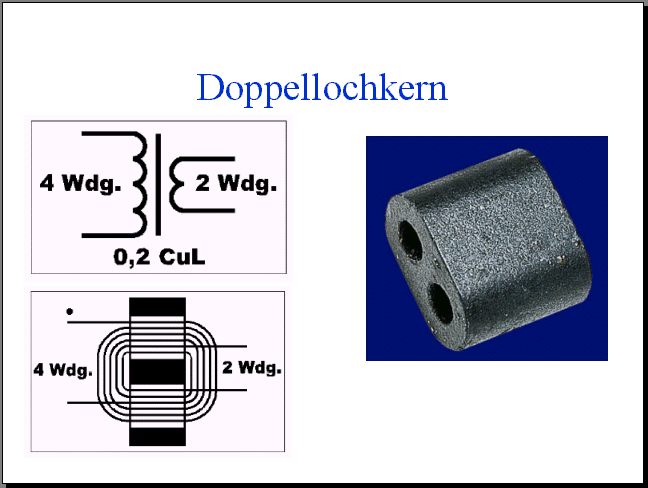

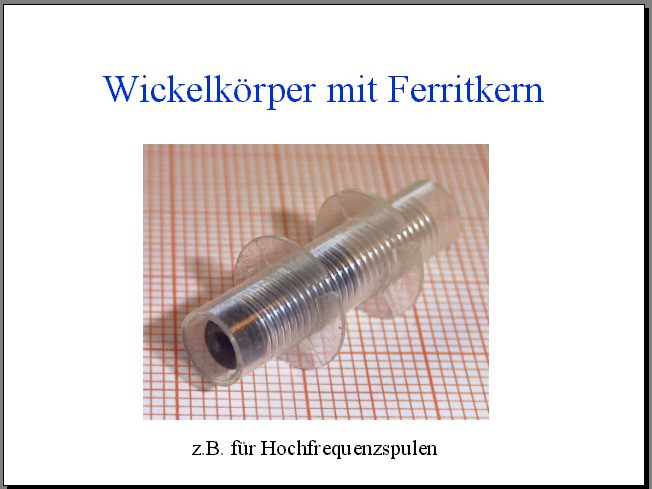

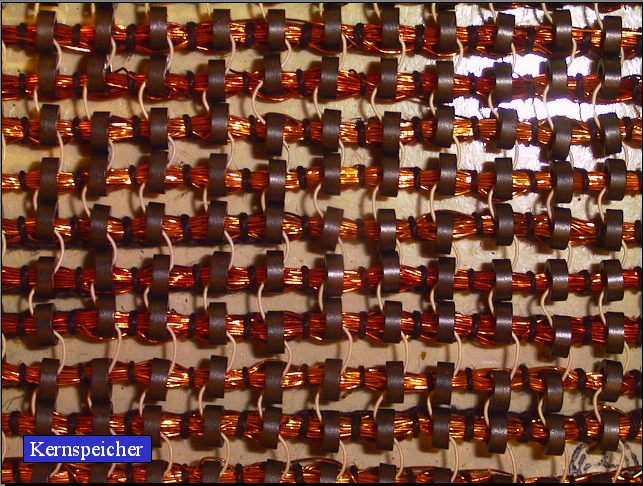

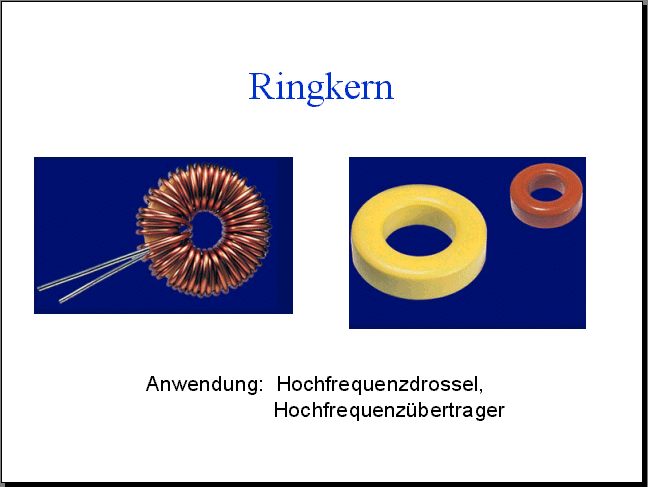

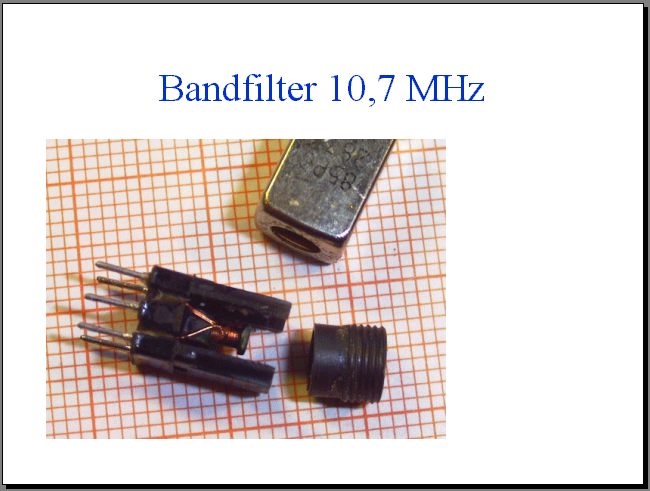

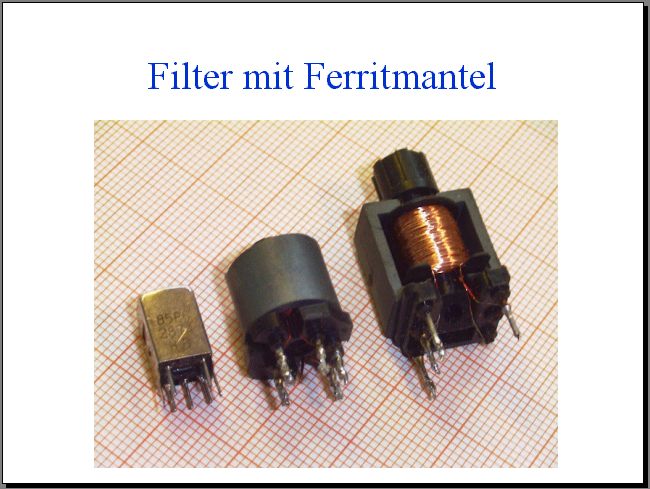

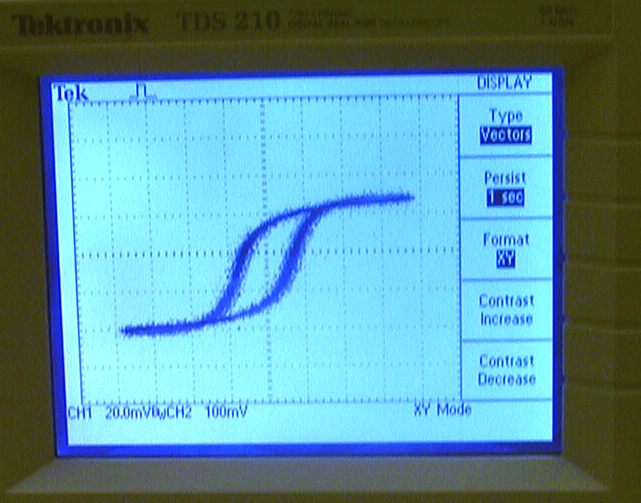

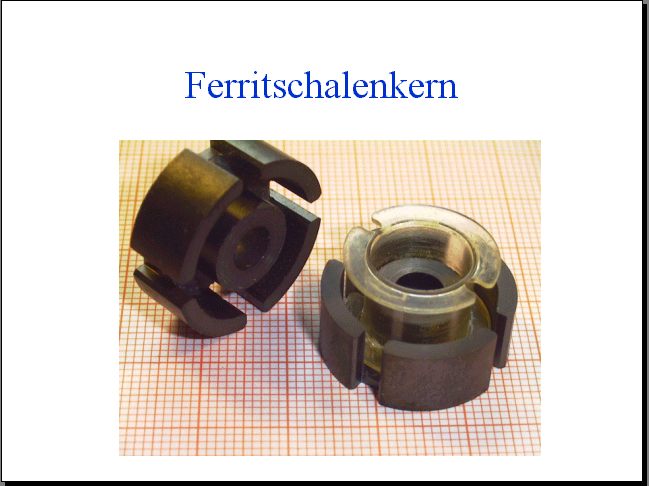

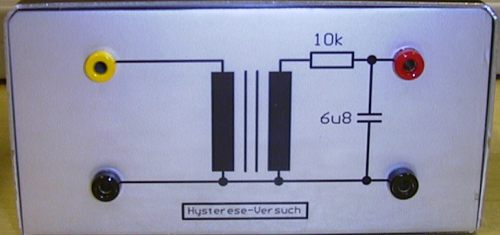

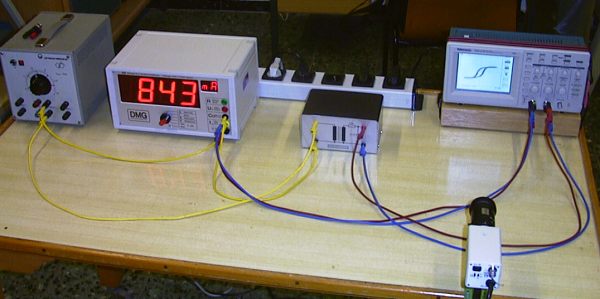

Versuch 1 Die Hystereseschleife eines Eisenkerntransormators wird mit dem Oszillografen aufgenommen. Der Gesamtaufbau besteht aus einer Wechselspannungsquelle, einem DVM, das den Primärstrom mißt, der Hysteresebox und einem Digital-Oszilloskop. Der Primärstrom, der parallel zum Shunt im DVM abgegriffen wird, ist proportional zu H. Die Sekundärspannung des Transformators, die proportional zu dB/dt ist, wird mit einem RC-Glied integriert. |
