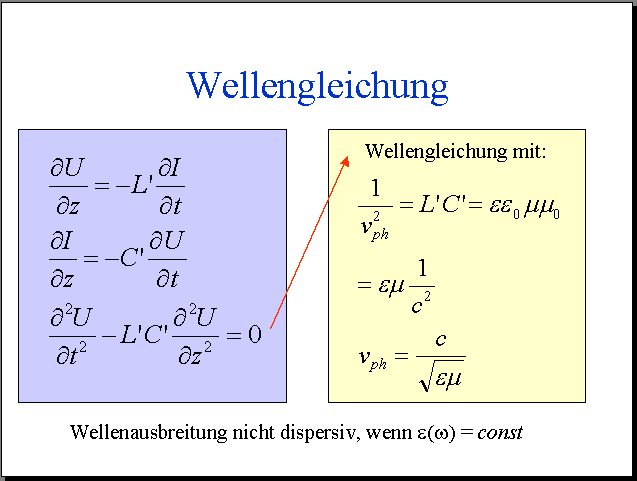

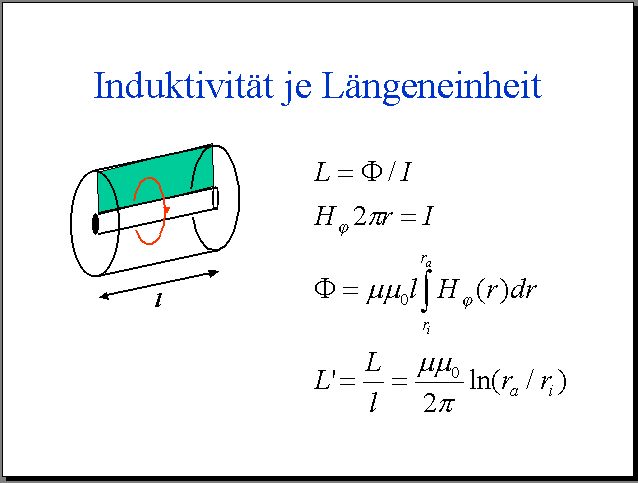

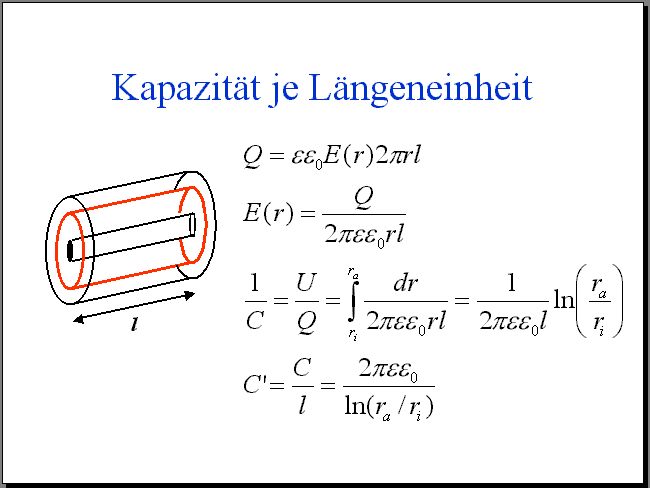

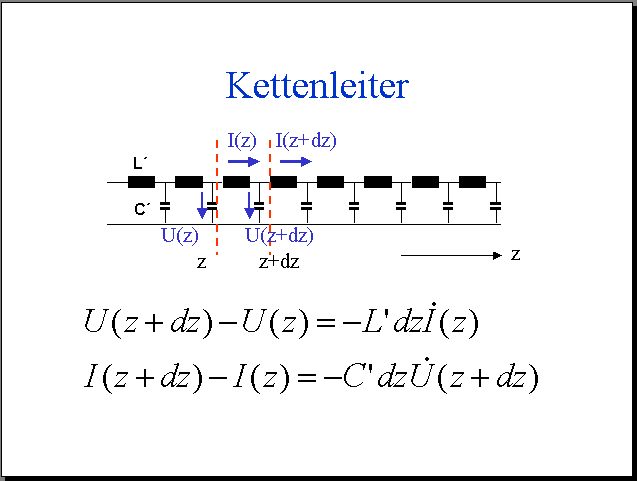

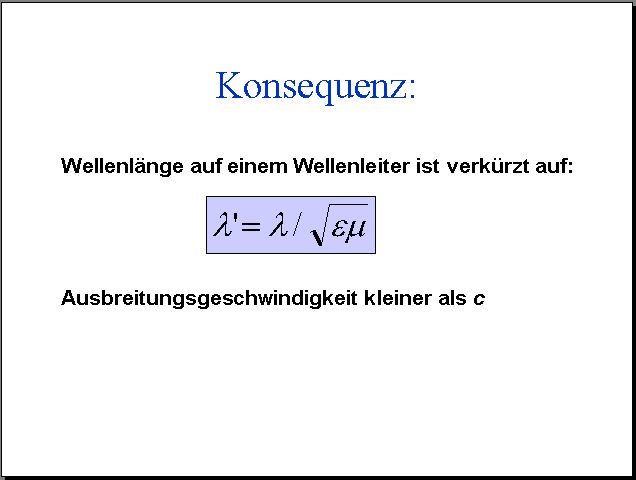

Versuch 1

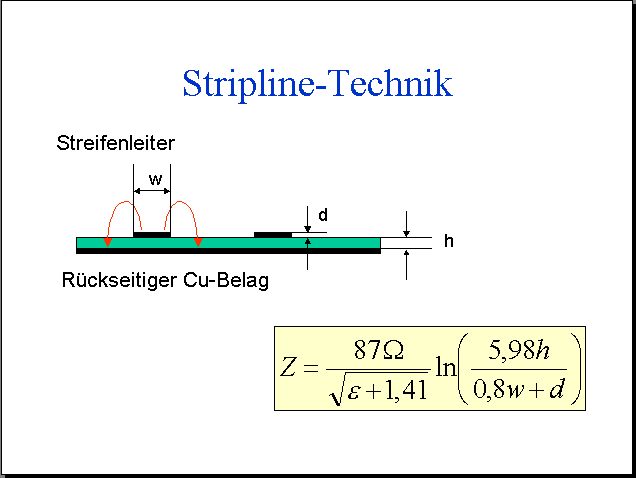

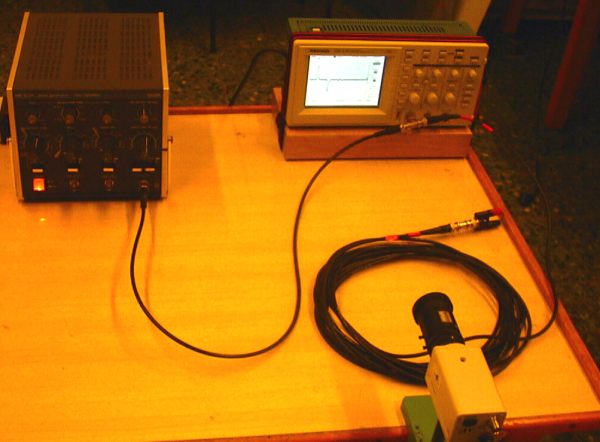

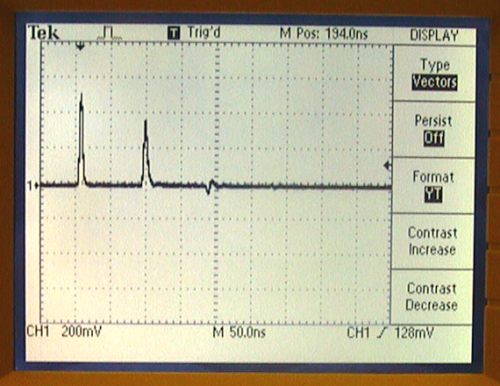

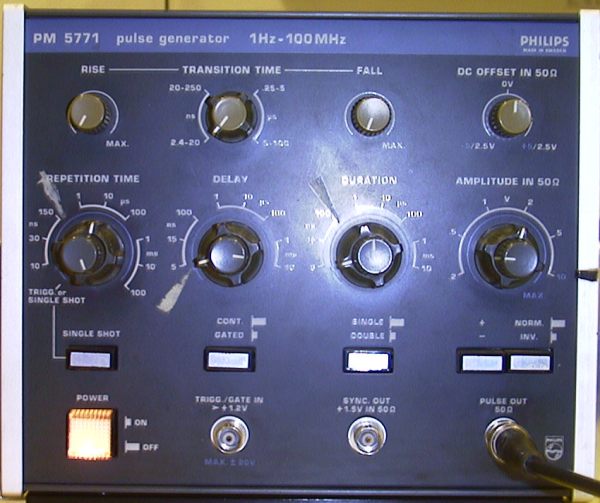

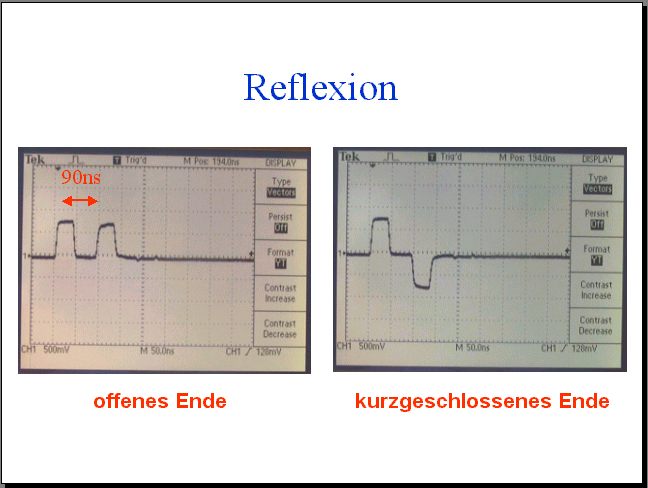

Reflexion ein kurzen Impulses der von einem Impulsgenerator erzeugt wird, am offenen Ende eines Koaxialkabels von 9m Länge (Aufbau). Der Impuls wird mit gleicher Polarität reflektiert und erscheint nach 90 ns.
Reflexion ein kurzen Impulses der von einem Impulsgenerator erzeugt wird, am offenen Ende eines Koaxialkabels von 9m Länge (Aufbau). Der Impuls wird mit gleicher Polarität reflektiert und erscheint nach 90 ns.
Versuch 2

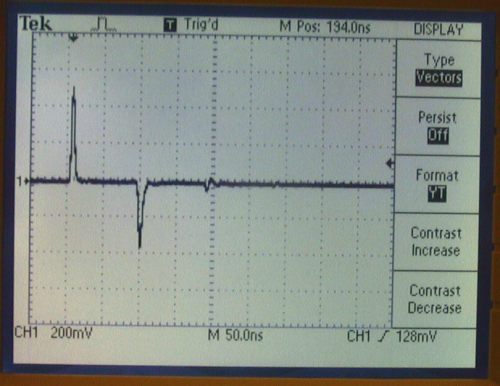

Reflexion am kurzgeschlossenen Ende des 9m Kabels. Der reflektierte Impuls ist invertiert, wie bei einer Seilwelle, die am festen Ende einen Phasensprung von 180° erleidet.
Reflexion am kurzgeschlossenen Ende des 9m Kabels. Der reflektierte Impuls ist invertiert, wie bei einer Seilwelle, die am festen Ende einen Phasensprung von 180° erleidet.
Versuch 3

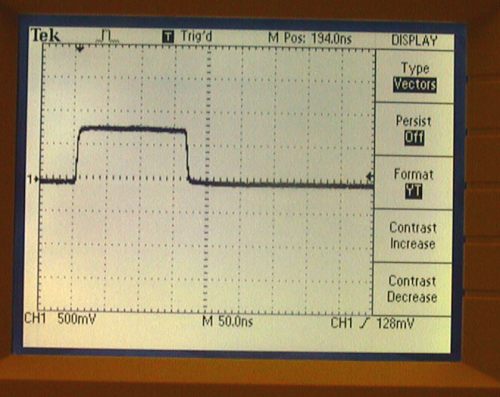

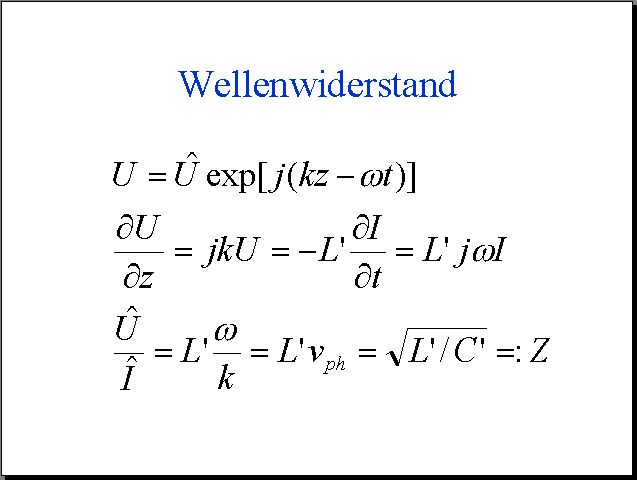

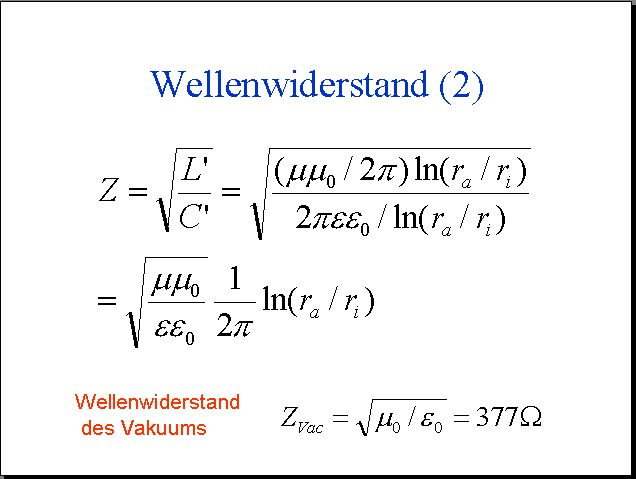

Bei Abschluß des Kabels mit dem Wellenwiderstand (50 Ohm) erfährt der Impuls keine Reflexion. Hier ist die Pulsdauer auf 160 ns erhöht worden.
Bei Abschluß des Kabels mit dem Wellenwiderstand (50 Ohm) erfährt der Impuls keine Reflexion. Hier ist die Pulsdauer auf 160 ns erhöht worden.
Versuch 4

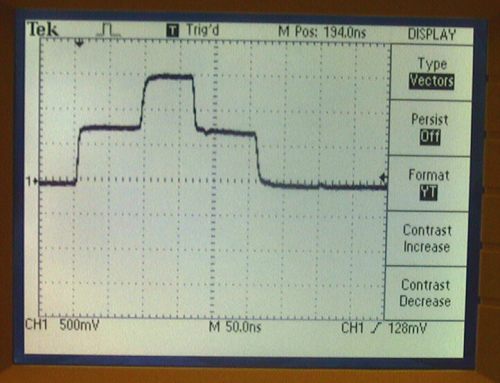

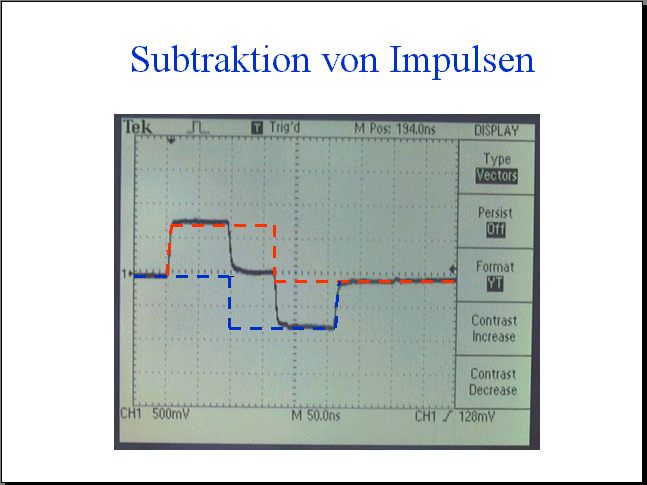

Pulsaddition durch Kabel mit offenem Ende. Der reflektierte Impuls addiert sich zu dem Originalpuls. Dieses Prinzip kann man benutzen, um z.B. mittels eines Kabels einen Hochspannungsimpuls zu erzeugen, der die doppelte Spannung besitzt. Subtraktion von Impulsen geschieht durch Reflexion am kurgeschlossenen Kabel und war früher eine beliebte Methode Pulse durch eine Stichleitung zu verkürzen.
Pulsaddition durch Kabel mit offenem Ende. Der reflektierte Impuls addiert sich zu dem Originalpuls. Dieses Prinzip kann man benutzen, um z.B. mittels eines Kabels einen Hochspannungsimpuls zu erzeugen, der die doppelte Spannung besitzt. Subtraktion von Impulsen geschieht durch Reflexion am kurgeschlossenen Kabel und war früher eine beliebte Methode Pulse durch eine Stichleitung zu verkürzen.
