Definition 1

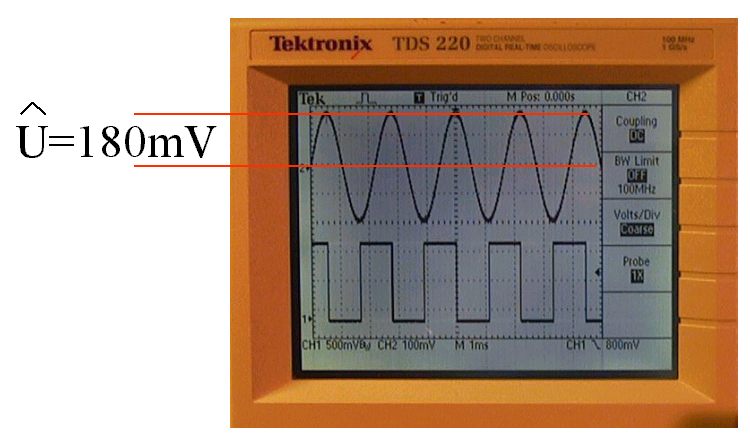

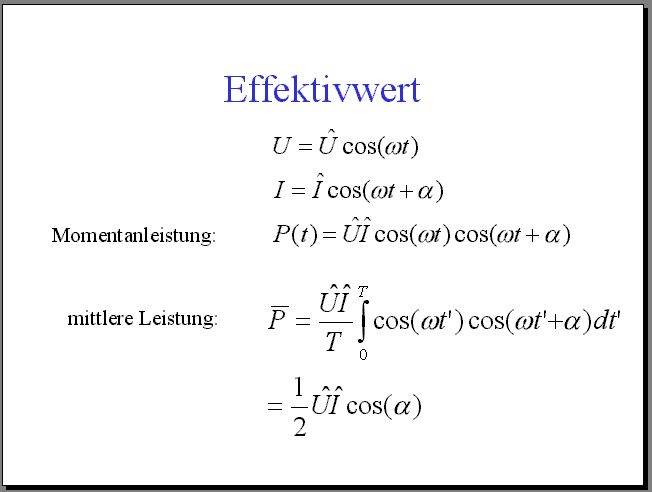

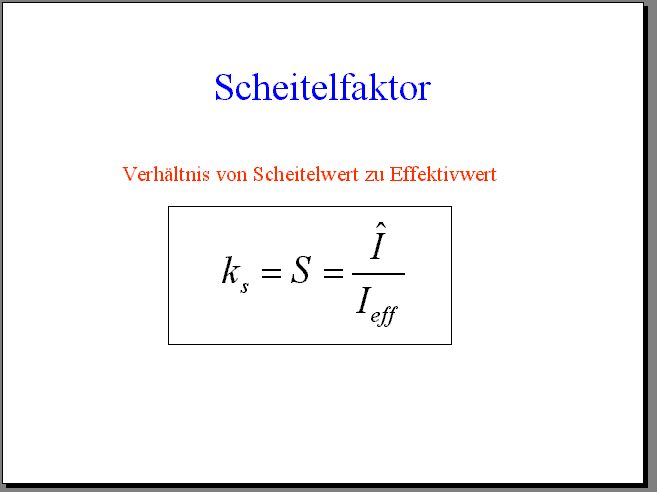

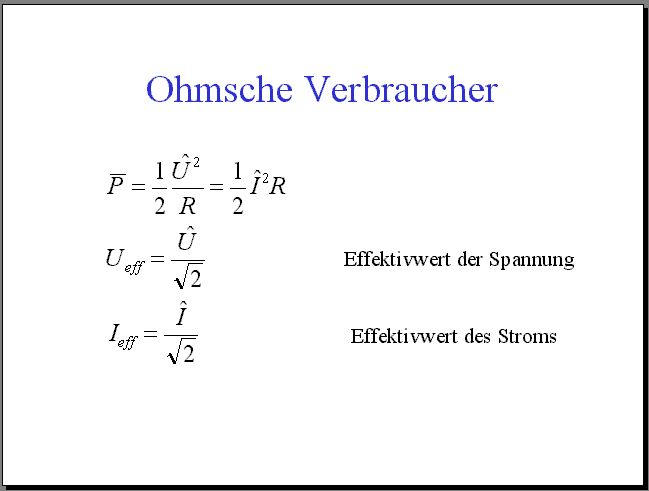

Der Scheitelwert (Amplitude) einer Sinusspannung wird von der Nullinie bis zur höchsten Auslenkung gemessen. Der Effektivwert ist um den Faktor 0,701 kleiner.
Der Scheitelwert (Amplitude) einer Sinusspannung wird von der Nullinie bis zur höchsten Auslenkung gemessen. Der Effektivwert ist um den Faktor 0,701 kleiner.
Definition 2

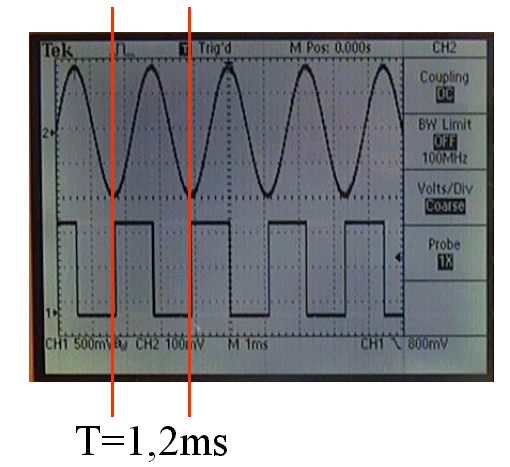

Die Periodendauer ist definiert durch den kürzesten Abstand von Punkten gleicher Phase. Diese Regel kann auf Sinusspannungen oder andere periodische Signale angewendet werden.
Die Periodendauer ist definiert durch den kürzesten Abstand von Punkten gleicher Phase. Diese Regel kann auf Sinusspannungen oder andere periodische Signale angewendet werden.
Versuch 1

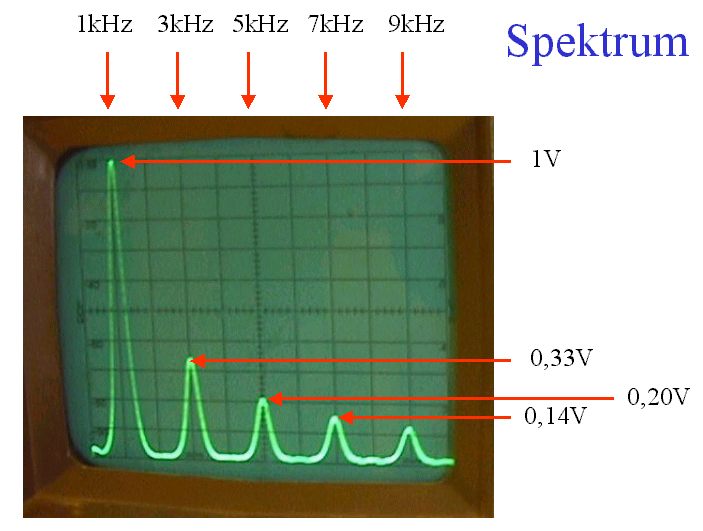

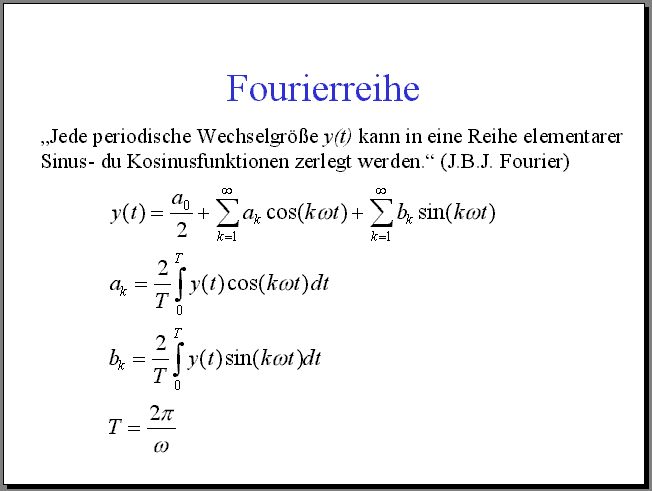

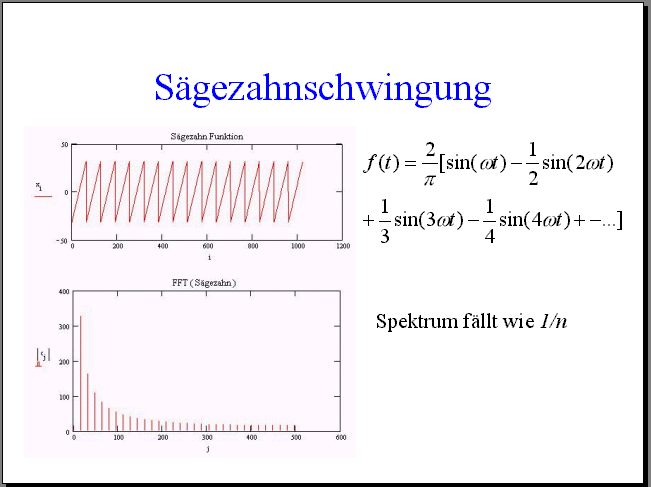

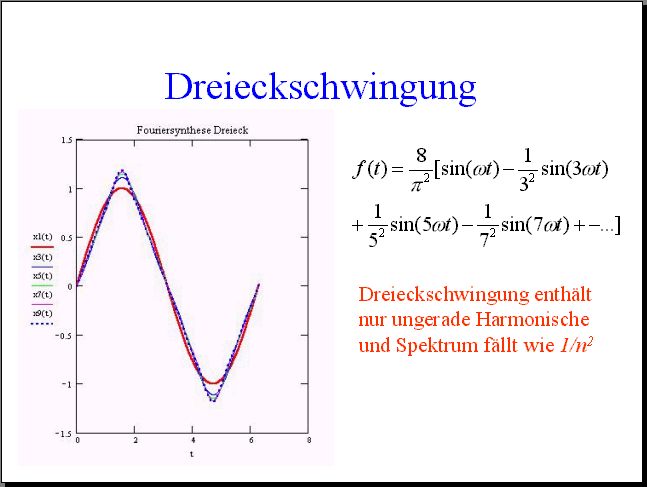

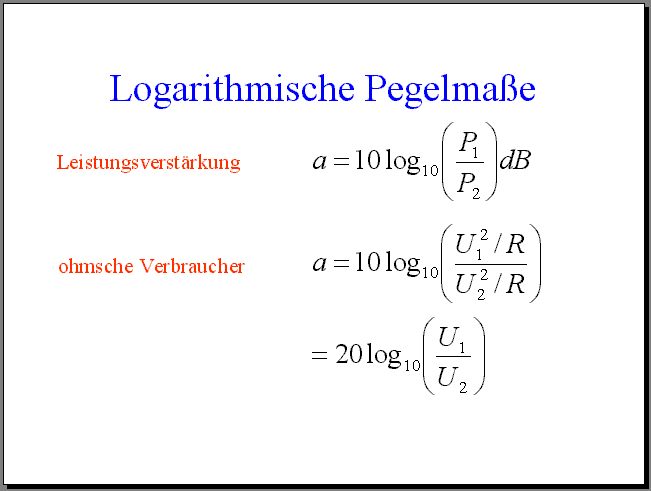

Das Spektrum einer Rechteckschwingung in linearer Darstellung. Das Spektrum enthält nur ungerade Oberwellen. Die Oberwellen fallen in der Amplitude wie 1/n ab.
Das Spektrum einer Rechteckschwingung in linearer Darstellung. Das Spektrum enthält nur ungerade Oberwellen. Die Oberwellen fallen in der Amplitude wie 1/n ab.
Detail

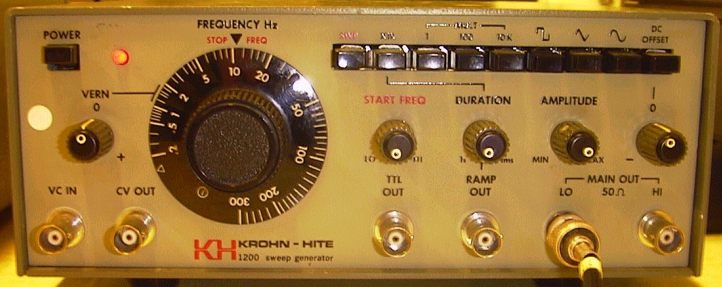

Frontplatte eines Funktionsgenerators zur Erzeugung von Sinus-, Rechteck- und Dreieckschwingungen. Der Generator besitzt Ein-/Ausgänge zur Spannungssteuerung der Frequenz (links). Die Frequenz des Signals kann durch einen internen Rampengenerator zeitlinear verändert werden (Sweep). Die Ausgangsamplitude und eine zusätzliche Offsetspannung sind einstellbar.
Frontplatte eines Funktionsgenerators zur Erzeugung von Sinus-, Rechteck- und Dreieckschwingungen. Der Generator besitzt Ein-/Ausgänge zur Spannungssteuerung der Frequenz (links). Die Frequenz des Signals kann durch einen internen Rampengenerator zeitlinear verändert werden (Sweep). Die Ausgangsamplitude und eine zusätzliche Offsetspannung sind einstellbar.
