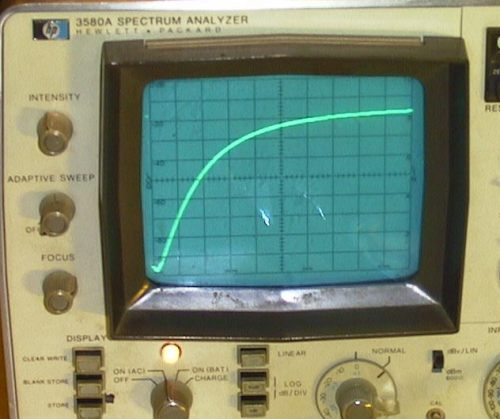

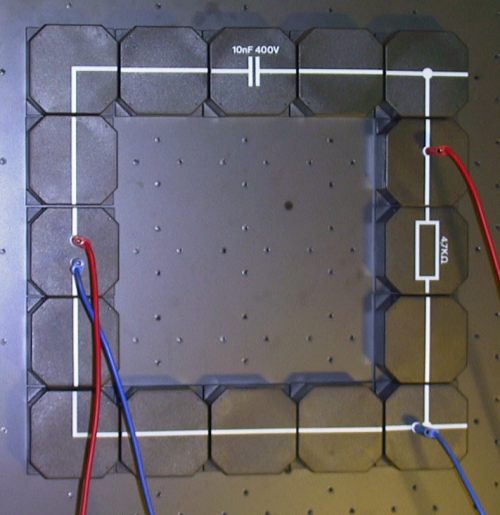

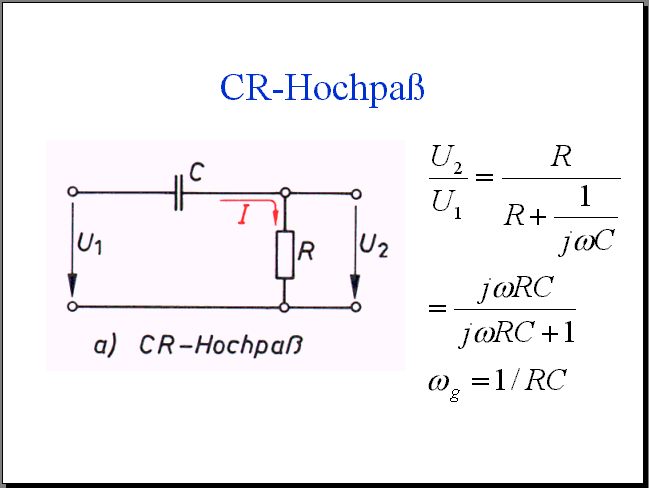

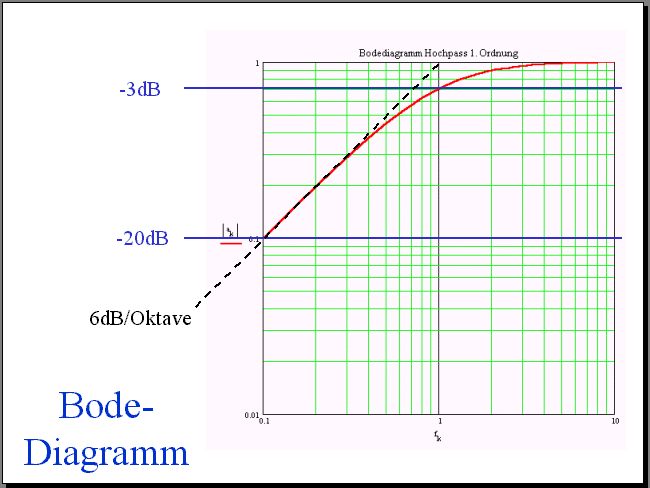

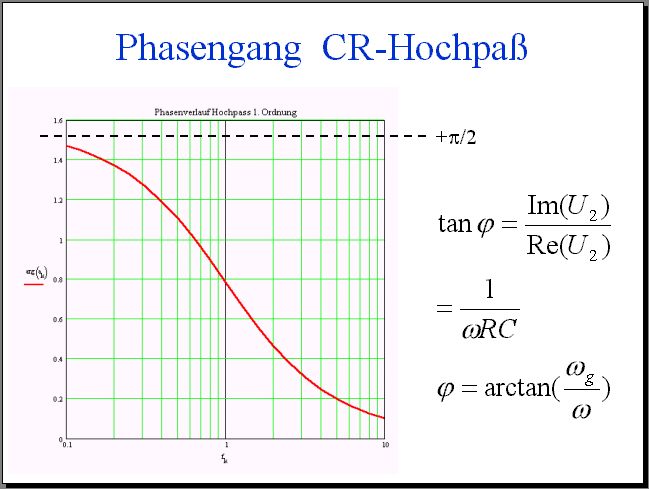

Versuch 1 Ein CR-Hochpaß wird mit dem eingebauten Mitlaufoszillator des Spektrumsanalysators untersucht, dessen Ausgangsspannung den Eingang der Schaltung speist. Die Ausgangsspannung wird dem Meßeingang des Spektrumsanalysators zugeführt. |
![]() |

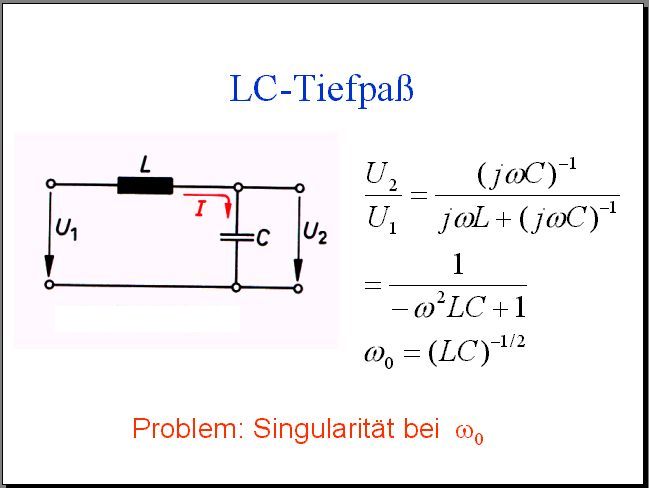

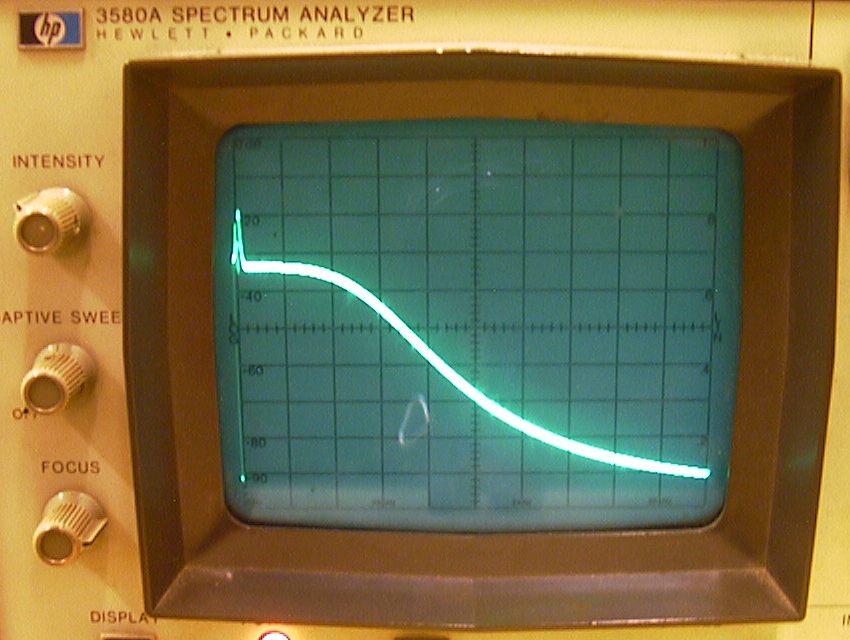

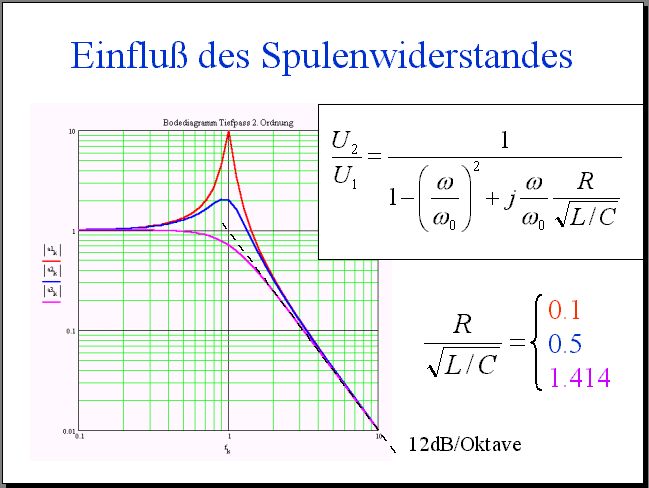

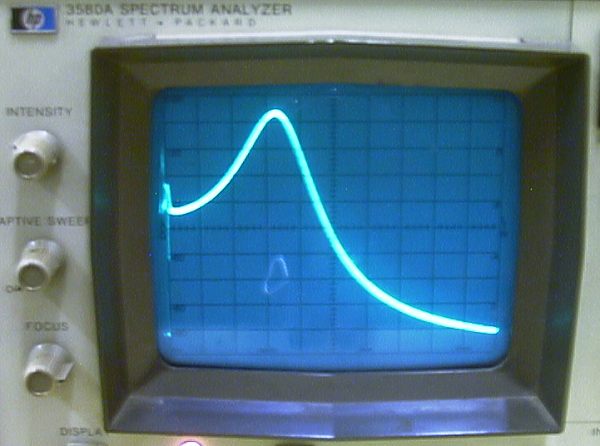

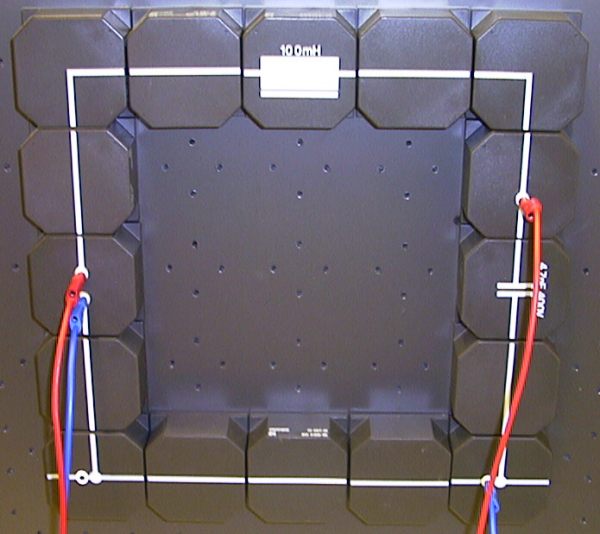

Versuch 2 Ein LC-Tiefpaß zeigt ohne zusätzliche Dämpfung eine ausgeprägte Resonanzüberhöhung bei der Eigenfrequenz. |
![]() |
Versuch 3 Ergänzt man die Schaltung um geeignete zusätzliche Dämpfungswiderstände, so erreicht man den aperiodischen Fall, bei dem gerade keine Resonanzüberhöhung mehr auftritt. |
